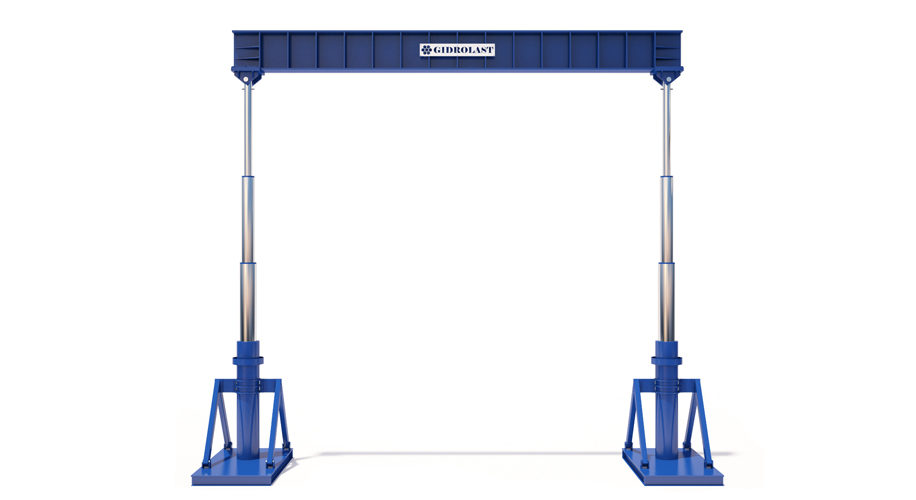

Стационарные портальные комплексы
E-mail: a.romanov(собака)gidrolast.ru
РОМАНОВ Александр
Технические параметры
Максимальная высота подъема груза12 метров; |
Максимальная грузоподъемностьот 12 тонн до 1000 тонн; |
Скорость подъёма/опускания под нагрузкой2 мм/с; |
Скорость горизонтального перемещения7 мм/с; |
Максимальное удельное давление на подготовленную рабочую площадкудо 5 Н/см2; |
Напряжение380В; |
![](https://kz.gidrolast.com/ru/wp-content/uploads/2016/01/Stationary-rigging-systems7-410x224.jpg)
Описание
Стационарные портальные комплексы от «Гидроласт» — уникальное предложение не только для отечественного, но и для мирового рынка подъемных устройств. Грузоподъемность в 1000 тонн, достигаемая при четырехстоечной конструкции, недостижима для практически всех мобильных портальных кранов и многих стационарных.
Гидравлические стойки, составляющие основу конструкции портальных комплексов нашего производства, представляют собой телескопические гидроцилиндры двустороннего действия, помещенные в силовые корпусы и снабженные гидравлическим приводом (разумеется, у каждой стойки отдельный привод, их совместная работа синхронизируется специально для этого разработанным ПО для того, чтобы избежать перекосов и достичь максимальной точности и плавности манипуляций с грузами).
Как стационарные, так и мобильные портальные комплексы производства компании «Гидроласт» снабжены множеством креплений для строп, это позволяет с удобством перемещать, кантовать и монтировать любое нестандартное оборудование (вплоть до ядерных реакторов, и это не фигура речи).
Эффективность, надежность, безопасность, долгий срок службы (при грамотном сервисном обслуживании и адекватной эксплуатации) – все эти качества присущи гидравлическим подъемникам от Gidrolast, в том числе и стационарным портальным комплексам.
Сервисное обслуживание и ремонт стационарных портальных комплексов просты и удобны благодаря облегченному доступу ко всем основным элементам конструкции, а также за счет того, что все узлы и детали унифицированы и стандартизированы.
Чтобы купить портальный кран «Гидроласт», заполните заявку на заказ ниже на этой странице.
СПРАВКА:
Для работы со стационарными портальными комплексами (СПК) их необходимо зарегистрировать в территориальных органах Госгортехнадзора.
Стандартный ряд гидравлических портальных подъемников
Модель | Количество опор | Максимальная грузоподъемность верхней ступени, т | Максимальная грузоподъемность первой ступени, т | Максимальная высота подъема, мм |
CПК.2.20.4880 | 2 | 20 | 40 | 4880 |
CПК.2.25.6250 | 25 | 60 | 6250 | |
CПК.2.50.5775 | 50 | 75 | 5775 | |
CПК.2.50.8230 | 50 | 100 | 8230 | |
CПК.2.100.5775 | 100 | 150 | 5775 | |
CПК.2.100.8230 | 100 | 200 | 8230 | |
CПК.4.40.4880 | 4 | 40 | 80 | 4880 |
CПК.4.50.6250 | 50 | 120 | 6250 | |
CПК.4.100.5775 | 100 | 150 | 5775 | |
CПК.4.100.8230 | 100 | 200 | 8230 | |
CПК.4.200.5775 | 200 | 300 | 5775 | |
CПК.4.200.8230 | 200 | 400 | 8230 |
Таблица распределения грузоподъемности в зависимости от высоты подъема груза
Модель | Диапазон подъема ступени, мм | Максимальная грузоподъемность, т | |||
1 ступень | 2 ступень | 3 ступень | 4 ступень | ||
CПК.2.20.4880 | 1830-3330 | 40 | — | — | — |
3330-4880 | — | 20 | — | — | |
CПК.2.25.6250 | 2270-3330 | 60 | — | — | — |
3330-4440 | — | 50 | — | — | |
4440-5580 | — | — | 40 | — | |
5580-6250 | — | — | — | 25 | |
CПК.2.50.5775 | 2450-4070 | 75 | — | — | — |
4070-5775 | — | 50 | — | — | |
CПК.2.50.8230 | 3020-4800 | 100 | — | — | — |
4800-6580 | — | 75 | — | — | |
6580-8350 | — | — | 50 | — | |
CПК.2.100.5775 | 2450-4070 | 150 | — | — | — |
4070-5775 | — | 100 | — | — | |
CПК.2.100.8230 | 3020-4800 | 200 | — | — | — |
4800-6580 | — | 150 | — | — | |
6580-8350 | — | — | 100 | — | |
CПК.4.40.4880 | 1830-3330 | 80 | — | — | — |
3330-4880 | — | 40 | — | — | |
CПК.4.50.6250 | 2270-3330 | 120 | — | — | — |
3330-4440 | — | 100 | — | — | |
4440-5580 | — | — | 80 | — | |
5580-6250 | — | — | — | 50 | |
CПК.4.100.5775 | 2450-4070 | 150 | — | — | — |
4070-5775 | — | 100 | — | — | |
CПК.4.100.8230 | 3020-4800 | 200 | — | — | — |
4800-6580 | — | 150 | — | — | |
6580-8350 | — | — | 100 | — | |
CПК.4.200.5775 | 2450-4070 | 300 | — | — | — |
4070-5775 | — | 200 | — | — | |
CПК.4.200.8230 | 3020-4800 | 400 | — | — | — |
4800-6580 | — | 300 | — | — | |
6580-8350 | — | — | 200 | — |
Стандартная комплектация
- F. Дистанционный пульт.
- B. Телескопическая система состоит из 2 или 4 подъёмников стоек.
- C. Верхняя опорная балка производится следующих размеров: 6, 8 и 10 метров, количество балок в комплекте поставки — 2 шт. для четырех-стоечной системы и 1 балка для двух-стоечного комплекса.
- D. Блок рельсы поставляются длиной 3 метра, и устанавливаются по обе стороны продольной линии подъема, под каждой стойкой. Блок рельсы соединяются между собой болтовым соединением.
- E. Роликовые блоки поперечного смещения устанавливаются попарно на каждую балку; Опционально могут оснащаться синхронным приводом;
- F. Соединительные кабели и провода — 1 комплект.
- G. Программное обеспечение — 1 комплект.
- H. Клапаны безопасности.
Конкурентные преимущества
![](https://kz.gidrolast.com/ru/wp-content/uploads/2015/10/21.jpg)
![](https://kz.gidrolast.com/ru/wp-content/uploads/2015/10/31.jpg)
![](https://kz.gidrolast.com/ru/wp-content/uploads/2015/10/15.jpg)
![](https://kz.gidrolast.com/ru/wp-content/uploads/2015/10/4.jpg)
![](https://kz.gidrolast.com/ru/wp-content/uploads/2015/10/51.jpg)
![](https://kz.gidrolast.com/ru/wp-content/uploads/2015/10/6.jpg)
![](https://kz.gidrolast.com/ru/wp-content/uploads/2015/10/7.jpg)
![](https://kz.gidrolast.com/ru/wp-content/uploads/2015/10/8.jpg)
